化石成像和原位成分分析技术是古生物学研究的必不可少的工具。近年来，古生物学前沿研究对相关技术提出了更高的要求，比如需要联用多种技术手段同时获取不同类型化石标本的三维结构和原位化学成分的信息。这些信息对于确定化石在系统树中的位置以及阐明其在演化生物学意义至关重要。
近期，中国科学院南京地质古生物研究员殷宗军带领实验技术中心工程师陈倩、实验员吴素萍和博士后孙玮辰开发了一种三维X射线显微镜（3D-XRM）和聚焦离子束扫描电子显微镜（FIB-SEM）联用技术，重建了埃迪卡拉纪瓮安生物群胚胎状化石的三维结构和原位成分特征。相关研究发表在地学领域专业期刊《地球科学学刊》（Journal of Earth Science）上。
该多技术联用方案首先采用高精度X射线显微断层成像技术三维重建胚胎状化石的整体结构，在微米分辨率尺度上找到单个细胞结构内保存质量较好的细胞核后，定位细胞核，再采用超高分辨率X射线显微断层成像技术，在亚微米分辨率层级局部重构细胞核的三维结构，找到研究感兴趣区（ROI）并标记其在标本中的三维坐标位置。在此基础上，使用光固化树脂包埋化石样本，采用显微定向定量切磨系统，通过三维X射线显微镜数据提供的ROI位置信息，导航精准显微切割以暴露ROI。然后，对暴露的ROI进行聚焦离子束扫描电子显微镜三维成像观察和EDS元素检测，获得的感兴趣区域的纳米分辨率的三维结构和元素数据。最后，将该微区的三维结构和元素三维空间展布信息与三维X射线显微镜提供的大视野图像无缝对接，从而，能够在纳米分辨率层级上全面了解细胞核结构和矿物组成信息。该研究重构了细胞核内的分层结构物理和化学信息，为理解细胞核的磷酸盐化过程与机制提供了新的视角。
同时，该研究展示了联合使用三维X射线显微镜和聚焦离子束扫描电子显微镜技术在三维微纳结构成像与原位成分探测方面的强大能力，它帮助研究人员实现了化石结构和原位成分的多维度、跨尺度分析。这项研究中开发的多种技术结合使用的方法不仅有望在古生物学领域得到更广泛的应用，而且在岩石学、沉积学、油气资源勘探和天体生物学等多个领域都具有广泛的应用前景。相关技术已申请并获批发明专利一项（专利号ZL 2024 1 0162769.7）。
本研究得到了中国国家自然科学基金优青青年基金（编号42022010）、中国国家重点研发计划（编号2022YFF0800100）、中国科学院创新交叉团队项目（编号JCTD-2020-18）和中国科学院青年创新促进会优秀会员项目的支持。
论文相关信息：Qian Chen, Weichen Sun, Suping Wu, and Zongjun Yin*. 2024. Structural and Chemical Characterization of the Ediacaran Embryo-Like Fossils via the Combination of 3D-XRM and FIB-SEM Approaches. Journal of Earth Science, Vol. 35, No. 4, p. 1204-1214, August 2024，https://doi.org/10.1007/s12583-024-0008-1
3D-XRM和FIB-SEM联用技术方法的工作流程图

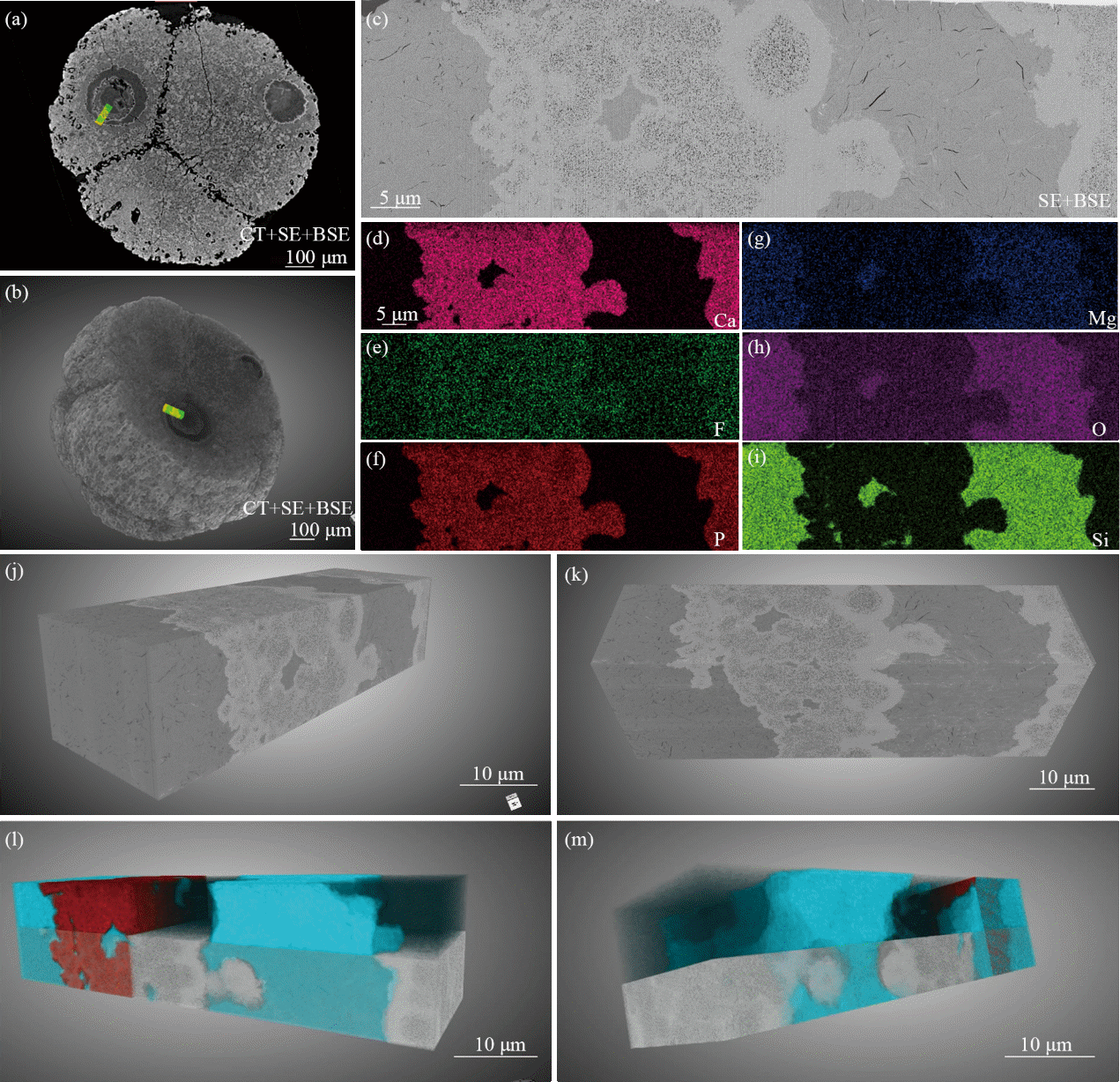

埃迪卡拉纪瓮安生物群胚胎状化石细胞核的三维结构和元素组成
